Технология xPON для диспетчеризации и управления в энергетике и промышленности
Для осуществления функций передачи технологической информации и оперативного технического управления в автоматизирпованных системах управления промышленными или энергетическими объектами (SCADA) командой АДС разработана высокоскоростная и помехоустойчивая система связи, применяющую на канальном уровне технологию пассивных оптических сетей xPON.
Технологии пассивных оптических сетей (xPON) позволяют обеспечить снижение капитальных вложений и операционных затрат при проектировании, построении и обслуживании программно-технических комплексов (ПТК) систем сбора и передачи информации (ССПИ) благодаря исключению из сети большого количества дорогостоящего активного оборудования (коммутаторов), заменяемых недорогими оптическими разветвителями (сплиттерами), а также увеличить надежность работы каналов передачи данных и сетей связи на объектах энергетички и промышленности за счет нивелирования влияния сложной электромагнитной обстановки в них благодаря повсеместному применению оптоволоконных кабельных линий.
Отправляйте заявку и узнайте стоимость и срок внедрения оптоволоконной связи.
Принцип работы оптоволоконной связи

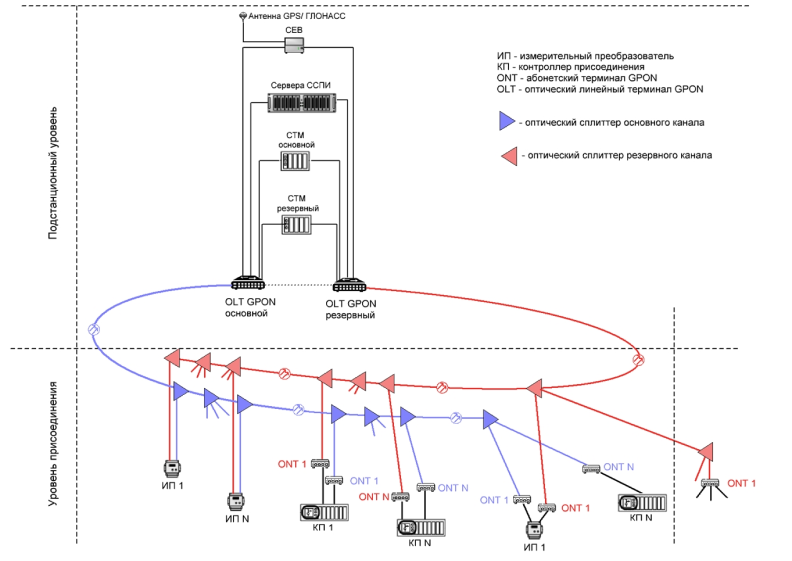

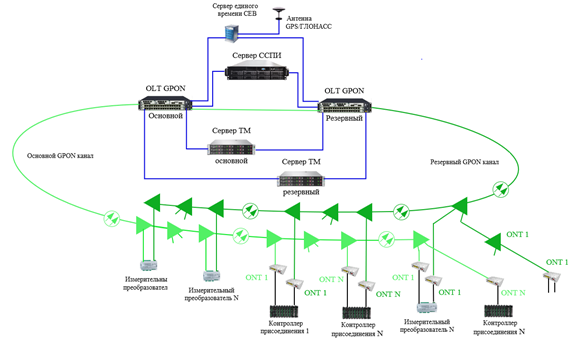

Система передачи данных xPON состоит из следующих компонентов:
– Центральный оптический терминал (OLT), который служит интерфейсом между сервером ССПИ и конечными узлами в архитектуре пассивных оптических сетей. OLT является главным элементом сегмента к которому подключены все удаленные конечные узлы. Один центральный узел (например, с 4 портами) может обслуживать до 128 удаленных конечных узлов. Разъединение или прекращение работы одного или нескольких удаленных абонентских узлов не влияет на работу остальных.
– Оптический абонентский терминал (ONT), преобразующий как оптические сигналы в электрические, так и электрические в оптические сигналы, устанавливается на контролируемом оборудовании для передачи данных между удаленным объектом и OLT.
– Пассивный оптический разветвитель (сплиттер). Сплиттер осуществляет деление оптического сигнала в оптоволоконном кабеле. Сплиттер не требует питания и какого-либо обслуживания.
Применение системы связи и оперативного технического управления xPON
Нефтегазовые промыслы:
контроль производственных процессов, мониторинг качества продукции, управление оборудованием
Обеспечение энергией:
мониторинг работы энергосистем, диагностика состояния оборудования, управление распределением
энергии
Производство пищевых продуктов:
контроль производственных процессов, мониторинг качества продукции, управление оборудованием
ЖКХ:
контроль потребления энергоресурсов, управление отоплением, водоснабжением и освещением
Производство химических веществ:
контроль производственных процессов, мониторинг качества продукции, управление оборудованием
Промышленность:
контроль производственных процессов, мониторинг качества продукции, управление оборудованием
Что Вы получаете от использования системы связи и оперативного технического управления xPON
Значительное уменьшение стоимости развертывания
– одномодовый оптический кабель;
– пассивные оптические компоненты;
– исключение большинства дорогостоящих активных компонентов (оптических коммутаторов).
Высокая помехоустойчивость и ЭМС
– не подвержены помехам по сравнению с медными кабелями;
– оптоволокно не подвержено потерям сигнала даже на больших расстояниях.
Высокие скорости приемо-передачи (до 2,5 Гбит/с)
– использование ВОЛС;
– поддержка Gigabit Ethernet.
Значительно упрощается и удешевляется система инфобезопасности объекта КИИ
Поддержка резервирования
– возможность применения 2-х взаиморезервируемых локальных сетей;
– контроль несущей на OLT.
Простота обслуживания
– значительное уменьшение количества линий (кабелей) связи;
– уменьшение количества настраиваемого активного оборудования;
– уменьшение количества цепей питания;
Отсутствие активного оборудования связи в сети
Сравнение оптоволоконной связи xPON с другими системами связи
Телемеханизация с цифровыми приборами и МЭК 60870-104
Стоимость развертывания
высокая
Помехоустойчивость
низкая
Трудоемкость обслуживания
высокая
Телемеханизация с применением оптического кольца
Стоимость развертывания
высокая
Помехоустойчивость
низкая
Трудоемкость обслуживания
высокая
Оптоволоконная система связи
xPON
Стоимость развертывания
значительное уменьшение стоимости
Помехоустойчивость
высокие помехоустойчивость и скорость
Трудоемкость обслуживания
значительное уменьшение трудоемкости
Ваши выгоды от использования оптоволоконной связи xPON
Надежная передача разных данных по одной оптической шине
Система оптоволоконной связи для диспетчеризации и управления строится на основе технологии пассивных оптических сетей xPON.
Эта технология дает вам следующие преимущества:
- Надежная передача разных данных по одной оптической шине;
- Большая пропускная способность с передачей данных в обоих направлениях со скоростью до 2,5 Гбит/с;
- Пассивная оптическая сеть, исключающая активное оборудование на промежуточных узлах;
- Универсальная, масштабируемая и простая в обслуживании сеть;
- Один сегмент сети охватывает до 128 узлов.
Большая пропускная способность с передачей данных в обоих направлениях со скоростью до 2,5 Гбит/с
Пассивная оптическая сеть, исключающая активное оборудование на промежуточных узлах
Универсальная, масштабируемая и простая в обслуживании сеть
